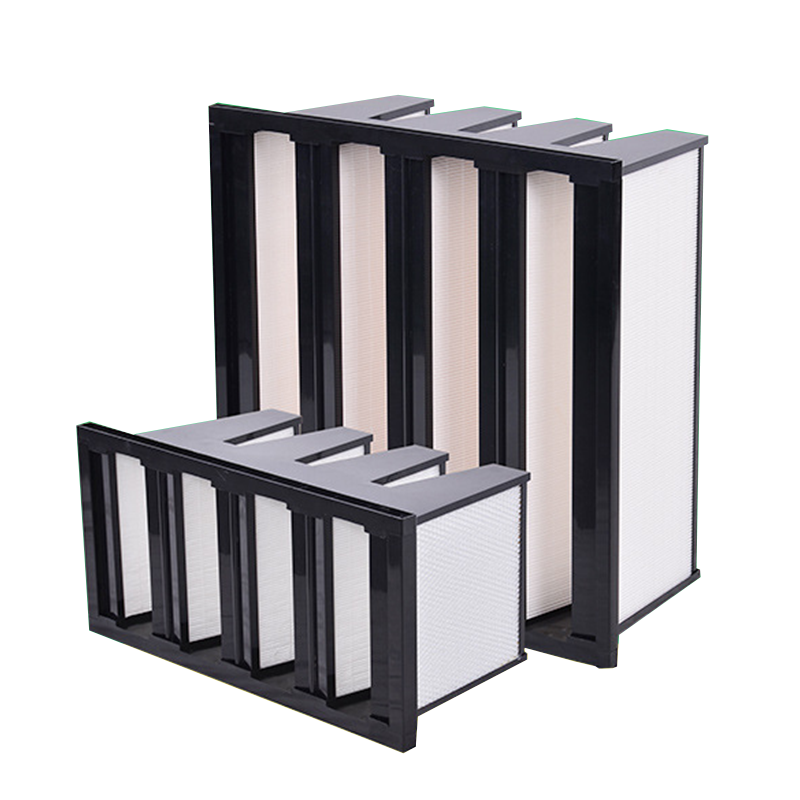

组合式高效过滤器,又称大风量/W型/V型过滤器，组合式高效过滤器框架分：塑胶框、镀锌框、铝框框、不锈钢框，常用塑胶框的组合式高效过滤器。适用于研究和生产部门各种工艺要求在10万级洁净度以下使用（<0.5μm的尘埃粒子），由于本过滤器具有良好的滤菌性能，故尤其适用于制药工业、生物实验室、医院手术室、食品工业、化妆品工业等。对于办公室和宾馆的空气净化亦有良好的效果。因此，对以上场合，本过滤器可作为末级过滤器使用。它可保证10万级以上洁净度要求。

    隔板

    波纹形铝箔隔板或纸隔板可以精确地保持褶层间距.在最小阻力下，最大限度地利用滤料.在腐蚀性环境中，可使用镀乙烯隔板.隔板边缘斩折，可防止滤料破损.铝箔厚度0.03mm，波纹高度4mm，可以充分保障过滤材料的面积及过滤器的轻质量。

    密封胶

    在框架内用粘胶完全密封滤料，防止周围发生侧漏.密封层完全密封了滤料边缘及隔板.即密封了所有可能发生泄漏的通道。放大图片显示:标准H系列过滤器所使用的聚氨脂粘胶渗入滤材间，以防止空隙产生.聚氨脂质地松软，富有弹性，可有效防止裂胶及运输过程中震动损坏滤料。

    框架

    木质-采用(18mm)或16(mm)厚压制板及胶合板框架，接头处采用胶水及自攻防震钉连接以保证其牢固.金属框架，包括镀锌钢板.不锈钢.铝型材等多种金属材料.

    密封垫片

    闭孔EVA密封垫片可用干气密性密封，防止过滤器侧漏，标准为18mm宽6mm厚。也可采用硅质密封垫片，无隔板高效可使用聚氨酸发泡整体形成，发泡机走XY轴，自动运行，密封效果相当好。

    锲形褶层

    过滤器滤材两面180度翻折，形成锲形褶层。滤料折弯时有两道压痕，使其在隔板的尾端处形成锲形盒式摺层，锲形盒式褶层可以防止滤料破损。有些过滤器生产商采用了单压痕或滚痕式滤料褶层，甚至简单地人工折纸，在这种惰况下，滤料很容易被波纹形隔板尖锐的折顶损坏。或在过多搬运过程中损坏滤纸。

    滤料

    HV系列浦料是采用超细玻璃纤维制成的高密度纸，浦料褶登以尽量扩大派料的有效过滤面积，从而降低滤料的滤速，这对高效过滤器是相当重要的.进口H&V3波纤滤料具有防水性和阻燃性可适用于1000°F(538℃)的高温；

    ►箱式无隔板大风量高效过滤器

    ►过滤面积大，阻力低，使用寿命长。

    ►标准型镀锌钢板外框，也可提供不锈钢外框。

    ►带25mm厚安装法兰框。

    ►连续运行最高温80.C。

    ►出厂前逐台测试。

    ►过滤效率：H11,H13,H14(EN1822)。
