排烟防火阀,一般安装在风管穿越防火墙处,起火灾关断作用,可以设置输出讯号,温度超过70℃或者280℃时阀门关闭,联动送(补)风机关闭。
产品术语

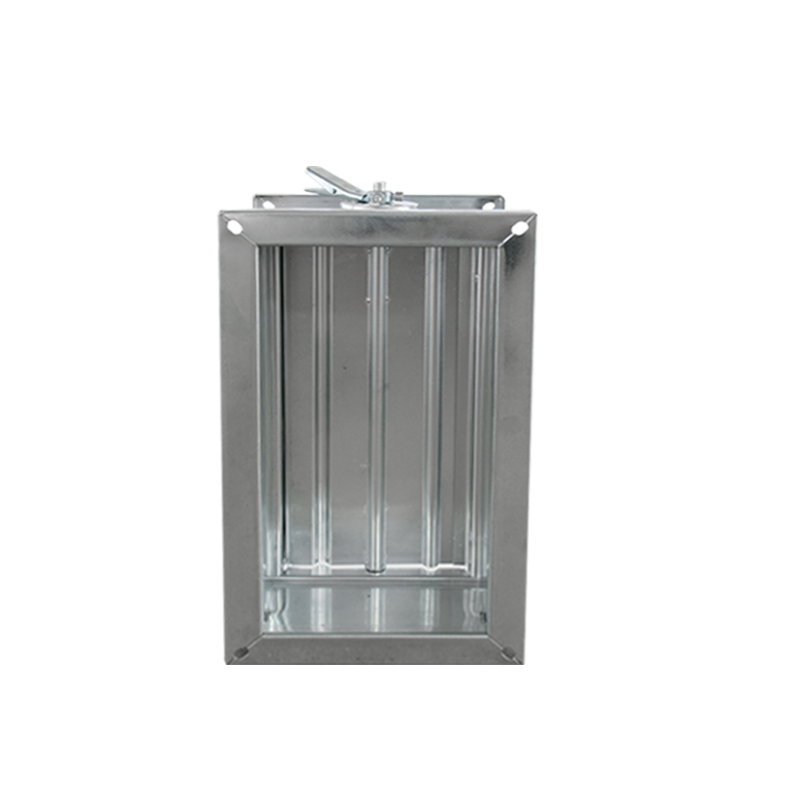

防火阀
安装在通风、空调系统的送、回风管路上,平时呈开启状态,火灾时当管道内气体温度达到70℃时,易熔片熔断,阀门在扭簧力作用下自动关闭,在一定时间内能满足耐火稳定性和耐火完整性要求,起隔烟阻火作用的阀门。阀门关闭时,输出关闭信号。

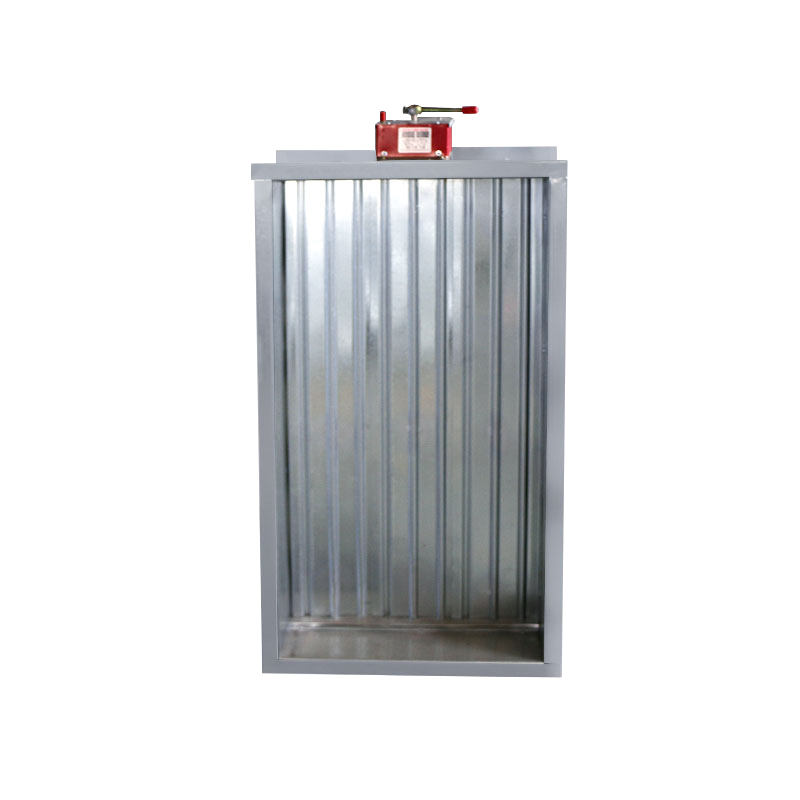

排烟防火阀
安装在排烟系统管路上,平时一般呈关闭状态,火灾时手动或电动开启,起排烟作用。当排烟管道内烟气温度达到280℃时关闭,在一定时间内能满足耐火稳定性和耐火完整性要求,起排烟作用的阀门。
产品原理
安装在中央空调风道系统中,工作原理是极易熔合金的温度控制,利用重力作用和弹簧机构的作用关闭阀门。当火灾发生时,火焰入侵风道,高温使阀门上的易熔合金熔解,或使记忆合金产生形变使阀门自动关闭,用于风道与防火分区贯穿的场合。
产品分类
防火阀
1.防火阀,常开,70度关闭,一般安装在风管穿越防火墙处,起火灾关断作用,可以设置输出电讯号,温度
全自动排烟防火阀
超过70度时阀门关闭,联动送(补)风机关闭;
2.防烟防火调节阀,常开,70度关闭,同1,不过多一个电讯号输入,可由消控室远程控制关闭,一般用于平时送风、火灾补风共用风管系统中,火灾时可控制关闭不需要补风的房间;
3.常开型排烟防火阀,280度熔断关闭,常开,输出电讯号,这种和1相似,只是熔断温度不同,一般应用于火灾排烟管穿越防火墙处,烟气温度超过280度时自动熔断关闭,可联动关闭排烟风机。
排烟阀
1.常闭型排烟防火阀(常闭,电讯号开启,280度熔断关闭,或手动关闭)一般应用于排烟系统中,可在排烟风机吸入口安装一个,火灾时由消控室控制开启,关闭时也可连锁关闭该排烟风机。
2.排烟阀,同上述3,各个单位叫法不同,有的根据它的动作温度叫做排烟阀,有的根据它的用途性质叫做防火阀,但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.
3.全自动排烟防火阀(地铁工程用)地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。每台全自动防烟防火阀有两个独立电动控制信号,分别由EMCS、气消系统进行监控,控制信号均为DC24V±10%信号。每台全自动防烟防火阀有六个独立反馈信号(三个开到位,三个关到位)反馈信号均为常开无源接点信号。

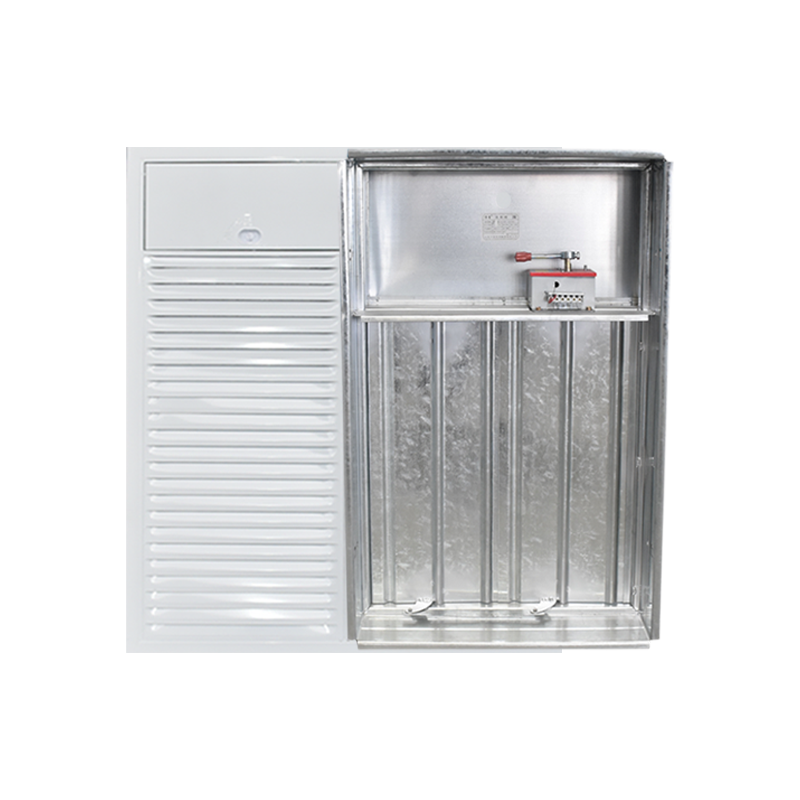

排烟口
如果你在管路上安装了必要的排烟阀,就用普通的单层百叶风口即可;否则需用板式排烟口,它同时带有排烟防火阀的机构。
选用要点
1.防火阀选用主要控制参数为规格等。
2.防火阀适用于通风空调系统,除公共建筑的厨房排油烟系统用防火阀,动作温度为150℃外,一般通风空调系统用防火阀动作温度为70℃。
3.防火阀适用于通风、空调或排烟系统的管道上,基本功能和适用范围见表1。
4.选用阀门时应注意阀门的功能,如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。
5.阀门若与风机联动的应选用带双微动开关装置。
6.阀体叶片应为钢板,厚度为2~6mm,阀体为不燃材料制作,转动部件应采用耐腐蚀的金属材料,并转动灵活。阀门的外壳厚度不得小于2mm。易融部件应符合消防部门的认可标准。
施工安装
1.防火阀可与通风机、排烟风机联锁。
2.阀门的操作机构一侧应有不小于200mm的净空间以利检修。
3.安装阀门前必须检查阀门的操作机构是否完好,动作是否灵活有效。
4.防火阀应安装在紧靠墙或楼板的风管管段中,防火分区隔墙两侧的防火阀距墙表面不应大于200mm,防火阀两侧各2.0m范围内的管道及其绝热材料应采用不燃材料。
5.防火阀应单独设支吊架,以防止发生火灾时管道变形影响其性能。
6.防火阀的熔断片应装在朝向火灾危险性较大的一侧。
产品使用
防烟防火阀主要用于通风、空调系统的风管上,平时处于“常开”状态,当空气温度达~zJ70oc时,通过阀内熔断器动作而自动关闭。
排烟口、排烟阀主要设置在排烟系统的管道上,或安装在消防排烟风机的吸入口处,平时处于关闭状态,发生火灾时,通过联动,自动开启排烟。
防火阀安装在排烟系统与通风空调系统兼用的风机入口处,平时处于“常开”状态,可通风,当管道内气流温度达N280oC时,阀门靠易熔金属的温度熔断器动作而自动关闭,切断气流,防止火灾蔓延。
在有些建筑消防工程项目中有重复使用这些设备情况。如重庆烟草大厦就是一例。
重庆烟草大厦主要是办公和商务,走道长,设置了机械排烟系统,每层楼只有一个防烟分区。每层的排烟主管上设计了一个电动的常闭的防火阀,每层的每个排烟口又设计一个电动的常闭的排烟阀,消防排烟风机的吸入口处也设计了一个电动的常闭的排烟防火阀。显然,这种设计存在功能浪费,也是模块、阀门、建筑成本的浪费。
建议:方法之一是把排烟口的排烟阀和模块取消,风口改成单层百叶;方法二是把每层的排烟主管上电动的常闭的防火阀改成常开的280度关闭的防火阀,控制模块改为一般的监视模块。这两种方法同样能达到消防规范要求,并且实际控制起来也十分可靠。
